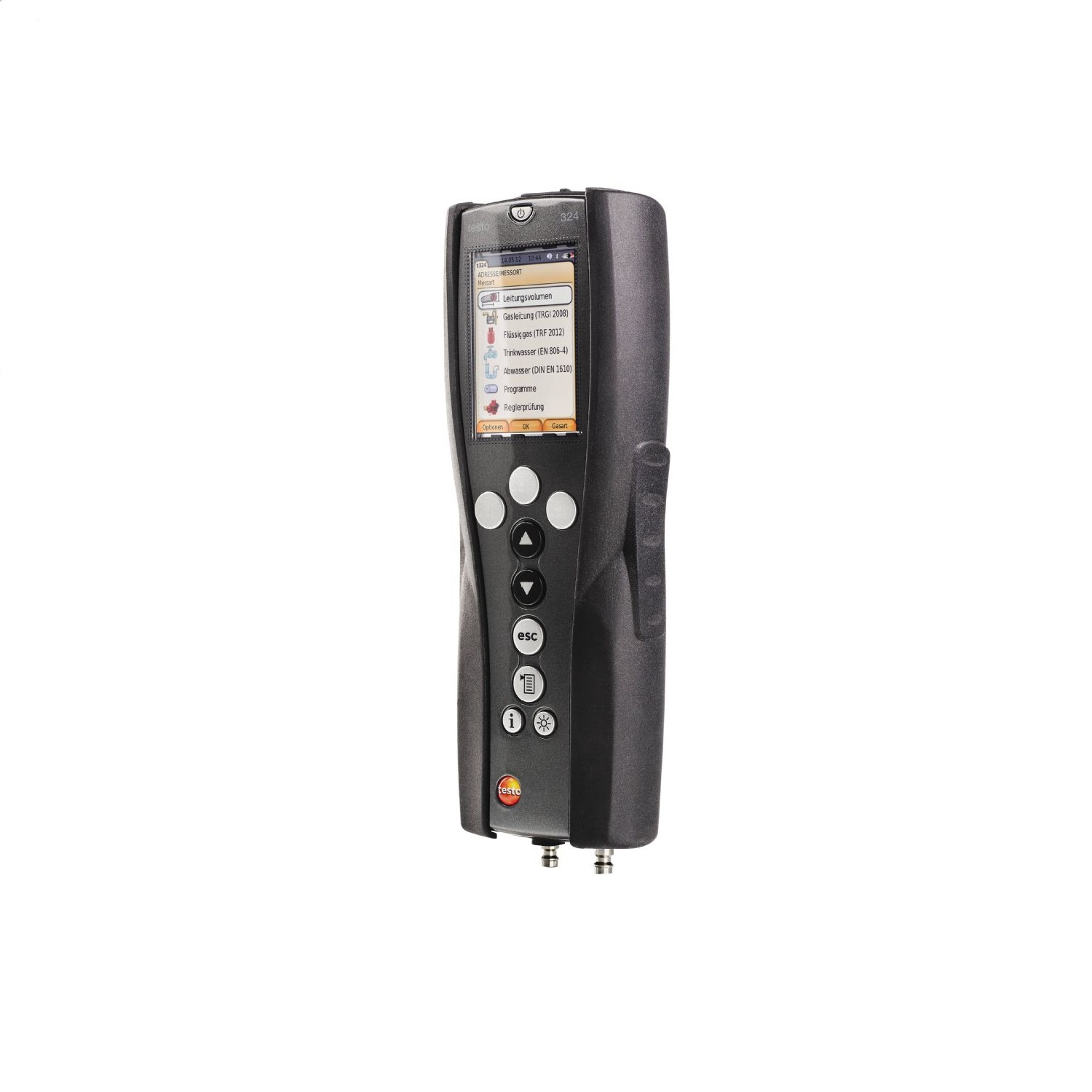

دستگاه تستو 324 برای اندازه گیری فشار و نشتی | testo 324 - Pressure/gas leak detector

Order-No. 0632 3240

از {{model.count}}
محصول مورد نظر موجود نمی‌باشد.
تعداد
نوع
  • {{value}}
کمی صبر کنید...
  • راه اندازی آسان، استفاده آسان به دلیل منوهای اندازه گیری مطابق با استاندارد (یعنی مطابق با TRGI 2018)
  • نتایج اندازه گیری بسیار دقیق و مطابق با DVGW
  • بررسی نشتی لوله های گاز طبق TRGI 2018 و لوله های گاز مایع طبق TRF 2012
  • استفاده آسان به دلیل افزایش فشار خودکار؛ ذخیره سازی سریع و آسان داده ها

دستگاه نشت یاب و فشار حرفه ای برای نصب، نگهداری و سرویس لوله های آب و گاز مناسب است. به‌ ویژه برای انجام بررسی‌های سفتی/نشتی قابل اعتماد، تست های بار، آزمایش‌های سرویس‌پذیری، اندازه‌گیری دما مطابق با قوانین و مقررات موجود طراحی شده است.

جزئیات
تستو 324 تست شده توسط DVGW یک دستگاه همه جانبه حرفه ای است که به شما کمک می کند تا  نصب و نگهداری سیستم ها را سریع و آسان انجام دهید. دستگاه تشخیص نشت گاز را می توان آسان  نصب و استفاده نمود. همچنین  به‌ صورتی طراحی شده است تا امکان انجام کلیه آزمایش‌ها و بازرسی‌های قانونی، از جمله بررسی‌های انسداد نشت، تست های بار و آزمایش‌های سرویس‌پذیری را بر روی لوله‌های گاز و آب داشته باشد.

دستگاه فشار/نشتی تستو 324 را می توان برای کاربردهای زیر استفاده کرد

-بررسی انسداد نشتی در لوله های گاز (بررسی انسداد نشتی و تست بار طبق TRGI 2018 و DVGW G 5952)
-بررسی سرویس پذیری بر اساس TRGI 2018 در لوله های گاز
-آزمایش فشار بر روی لوله های آب (آب آشامیدنی مطابق با استاندارد ZVSHK EN 806-4، فاضلاب مطابق با استاندارد DIN EN 1610)
-بررسی انسداد نشتی در لوله های گاز مایع طبق TRF 2012
-بازرسی تنظیم کننده (regulator) فشار گاز
-اندازه گیری حجم لوله
-کاربردهای بیشتر شامل اندازه‌گیری دما در رادیاتورها و اندازه‌گیری فشار در مشعل‌ها (فشار قالب، فشار جریان گاز…)

تکنولوژی پیشرفته، استفاده آسان

علیرغم اینکه تستو 324 مجهز به فناوری پیشرفته است، استفاده از آن بسیار آسان است. انواع ویژگی های مفید مانند یک نقطه اتصال شلنگ، صفحه نمایش گرافیکی با وضوح بالا، برنامه های از پیش بارگذاری شده از جمله "Gaspipe TRGI 2018" و ایجاد فشار خودکار، تضمین می کند که می توانید کار نصب و نگهداری خود را  به راحتی و سرعت تمام انجام دهید.
همچنین مجموعه گسترده ای از لوازم جانبی در اختیار شماست، از چاپگر توربو برای چاپ در محل اندازه گیری گرفته تا جعبه حمل با حباب گاز برای جلوگیری از شکل گیری مخلوط خطرناک گاز و هوا که همگی برای کارآمدتر شدن کار و عمر بیشتر دستگاه طراحی شده اند.

Temperature - NTC

Measuring range
-20 to +100 °C

Temperature - TC Type K (NiCr-Ni)

Measuring range
-40 to +600 °C
Accuracy
±0.5 °C or ±0.5 %

Absolute Pressure

Measuring range
600 to 1150 hPa
Accuracy
±3 hPa
Overload
to 1200 hPa

Leakage measurement

Measuring range
0 to 10 l/h
Accuracy
±0.2 l/h or ±5 % of mv
Resolution
0.1 l/h

Pressure measurement

Measuring range
0 to 1000 hPa
Accuracy
±0.5 hPa or ±3 % of mv

Pressure measurement (external probe)

Measuring range
0 to 25 bar
Accuracy
±0.6 % fs (0 to 10 bar)
±0.6 % fs (> 10 to 25 bar)

Pipe volume calculation

Measuring range
max. 1200 l
Accuracy
±0.2 or ±5 (1 to 200 l)

General technical data

Overload
1200 hPa
Weight
1070 g
Dimensions
270 x 90 x 75 mm
Operating temperature
+5 to +40 °C
Protection class
IP40 acc. to EN 60529
Additional probe sockets
2 Hirschmann sockets for connecting pressure and temperature probes
Gas connections
2 pressure connections DN 5
DVGW permit according to 5925
Instrument class L up to volume = 200 litres
Display type
Colour display, presentation of graphic curves
Data transfer
USB, IRDA, Bluetooth® (option)
Battery life
approx. 5 h measurement time, mains operation possible
Storage temperature
-20 to +50 °C

کاربردهای دستگاه

تست نشتی در لوله های گاز (آزمایش نشتی و بار)

مقررات فنی تاسیسات گاز (به طور خلاصه: TRGI) The technical regulation for gas installations یک مقررات الزام آور و در عین حال مهم  است. TRGI نحوه طراحی، سرویس و نگهداری و برنامه ریزی تاسیسات گاز را تعیین می کند. این مقررات در مورد تمام تاسیسات گاز صادق است. این مقررات توسط انجمن گاز و آب آلمان (DVGW) تبیین می شود. TRGI 2018 جدیدترین نسخه از این آئین نامه است. در بین نکات دیگر، این بیان شده است که لوله های گاز باید در مرحله ساخت (پوسته اولیه، تکمیل و تعمیر) آزمایش شوند. بازرسی های زیر به ویژه در برنامه ذکر شده نقش دارند:

تست بار

در طول تست، مواد برای پایداری و اتصالات برای عمر مفید تست و بررسی می شوند. این تست ها قبل از گچ کاری ساختمان یا پوشاندن لوله های گاز در زیر کار صورت می گیرد. در حین تست بار، لوله تازه نصب شده بدون اتصالات یا وسایل گازی متصل شده به مدار گاز، تحت فشار 1 بار قرار می گیرد. محیط آزمایش دارای هوا یا گاز بی اثر است. در طول آزمایش که حداقل 10 دقیقه طول می کشد، فشار نباید افت کند.

تست نشتی

این تست برای بررسی نشتی لوله، بدون اتصالات و وسایل گازی متصل شده به مدار گاز می باشد. دستگاه اندازه گیری نباید در طول حداقل 10 دقیقه دوره تست (بسته به حجم سیستم) افت فشار را ثبت کند. فشار تست 150 میلی‌بار (قبلاً 110 میلی‌بار) است.

تست نشتی لوله های گاز در دیگ بخار

یک تاسیسات گازی که بر اساس مقررات  انجمن آلمان برای گاز و آب ("DVGW") و TRGI 2018 راه اندازی شده است، مستلزم عملکرد مناسب و طولانی مدت است. با این حال، در حین کار، شرایط کاربری یا سایر شرایط عمومی ممکن است بر ایمنی تاسیسات گاز تأثیر بگذارد. سیستم های فنی در استفاده روزانه در معرض فرسایش و آلودگی قرار می گیرند. فقط یک متخصص می تواند این نوع تغییرات مربوط به ایمنی را شناسایی، ارزیابی و تعمیر کند. تست نشتی (یا به طور مناسب تر، آزمایش قابلیت سرویس دهی، همچنین به عنوان اندازه گیری نشت نیز شناخته می شود) برای خط لوله باید هر 12 سال یک بار با استفاده از یک دستگاه اندازه گیری تکرار شود و نتایج گزارش تست ثبت شود. بنابراین اپراتور یک گزارش کارشناسی فنی خواهد داشت. برخی از شرکت های بیمه ساختمان این بازرسی ها و گواهی ها/گزارش ها را در شرایط بیمه عمومی خود لحاظ می کنند.

برای تست قابلیت سرویس دهی یا اندازه گیری نشتی، لوله گاز همیشه در شرایط عملیاتی/تحت فشار کاری (بدون افزایش فشار ) آزمایش می شود. در طول این تست، دستگاه اندازه گیری تشخیص می دهد که آیا گاز از لوله نشت می کند یا نه.

اندازه گیری فشار در مشعل ها (فشار نازل، فشار جریان گاز و ...)

خروجی های استاندارد که در طول سرویس های سیستم های گرمایش خانگی از دستگاه گرفته می شود شامل بررسی فشار گاز در مشعل ها است. این شامل اندازه گیری فشار جریان گاز و تست فشار گاز است. فشار جریان، که supplied pressure نیز نامیده می شود، به فشار گاز در جریان و فشار گاز ساکن اشاره دارد. اگر فشار جریان برای دیگ‌های گاز کمی خارج از محدوده 18 تا 25 میلی‌بار باشد، نباید تنظیماتی انجام داد و دیگ بخار نباید راه‌اندازی شود. با این وجود، اگر مشعل به کار گرفته شود، سیستم به درستی کار نمی کند و در هنگام تنظیم شعله، انفجارهایی  رخ می دهد و در نهایت سیستم خراب می شود. بنابراین مشعل از کار می افتد و سیستم گرمایش خاموش می شود.

اندازه گیری دما در رادیاتور

هنگام اندازه گیری دما روی رادیاتورها، دمای جریان و برگشت به طور خاص ثبت  و ارزیابی می شود. دمای جریان به عنوان دمای ماده انتقال حرارتی (به عنوان مثال آب) که سیستم با آن تغذیه  می شود، تعریف می شود. دمای ماده ای که از سیستم خارج می شود را دمای برگشت می گویند. برای جلوگیری از اتلاف در سیستم توزیع گرما و دستیابی به سطح کارایی بهتر، ثبت نقطه ای دماهای جریان و برگشت ضروری است. اجرای اقدامات مربوطه در نهایت منجر به تنظیم سیستم بر اساس دانش علم هیدرولیک در مورد دمای جریان و دمای برگشت خواهد بود. این پروسه روشی را که با آن هر رادیاتور یا مدار گرمایشی، یک دمای جریان تنظیم شده با مقدار دقیق گرمای مورد نیاز را تبیین میکند تا رسیدن به دمای محیط مورد نیاز تامین شود. شرایط عملیاتی معیوب منجر به مصرف بیش از حد برق و انرژی گرمایشی می شود. بنابراین مقررات صرفه جویی در انرژی  (EnEV) برای سیستم هایی که در حال راه اندازی یا تعمیرات اساسی هستند، به تنظیم نیاز دارد.

تست فشار روی لوله های آب (آب آشامیدنی و فاضلاب)

طبق مقررات و استاندارد های DIN EN 806-4، DIN 1988-7 و DIN 1610، لوله های آب آشامیدنی و فاضلاب باید قبل از راه اندازی با استفاده از آزمایش فشار با هوا، گاز بی اثر یا آب از نظر نشتی آزمایش شوند. آنها همچنین باید تحت آزمایش بار با هوا یا گاز بی اثر قرار گیرند. با این حال، به دلایل بهداشتی، بهتر است لوله‌ها تا قبل از راه‌اندازی خشک بمانند و آزمایش نشت با استفاده از آب انجام نشود. آزمایش فشار با هوا نیز برای جلوگیری از خوردگی مواد فلزی توصیه می شود. تست فشار به دو بخش مرتبط با فشار تقسیم می شود که تست فشار و زمان به هدف (تست بار یا تست ضد نشتی) بستگی دارد. نشتی معمولا خیلی سریع شنیده می شود. اگر مکان یابی نشتی ها مشکل باشد، از ابزارها و مواد کمکی معمول برای لوله های گاز (اسپری کردن محلول های کف ساز یا رنگ آمیزی ) استفاده می شود.
