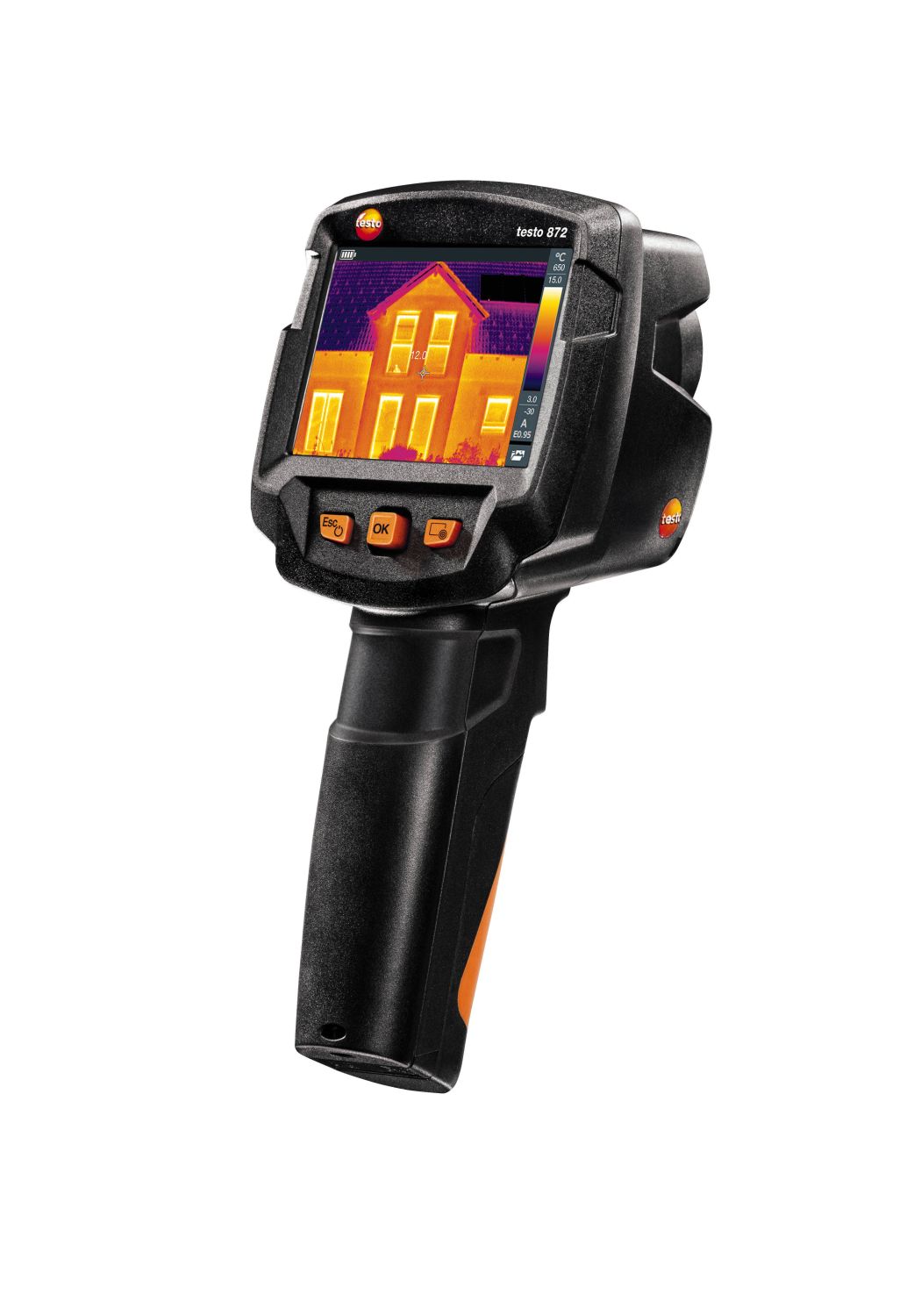

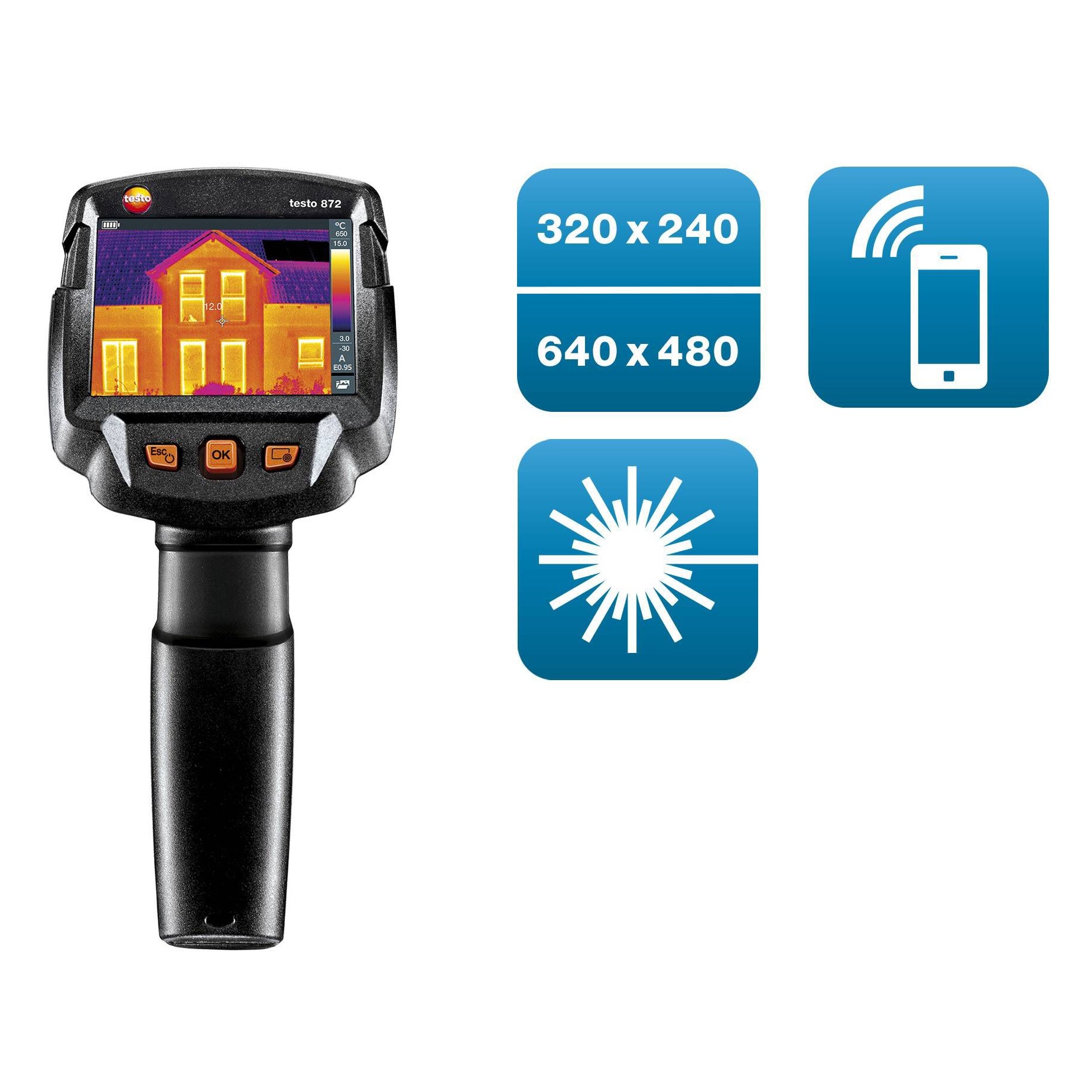

دوربین حرارتی تستوtesto 872 - Thermal imager (320 x 240 pixels, App, laser) | 872
Order-No. 0560 8721
دوربین حرارتی تستو 872 برای ترموگرافی حرفه ای صنعتی و ساختمانی مناسب است - در عین حال تضمین می کند کار شما سریع و هم آسان قابل انجام است. این دستگاه در تعمیر و نگهداری صنعتی و مکانیکی یا برای تشخیص عیوب سازه ای، بسیار کاربردی است. با استفاده از عملکردهای مفید آن می توانید تصاویر مادون قرمز بدون خطا ایجاد کنید. عملکرد هایIFOV، testo ɛ-Assist و testo ScaleAssist به این معنی است که می توانید از خطاهای اندازه گیری جلوگیری کنید و بدون زحمت و سختی به تنظیم بهینه ضریب انتشار (ɛ) و دمای بازتابی (RTC) برای ترموگرافی ساختمان بپردازید.
دوربین حرارتی testo 872 – هوشمند و تحت شبکه

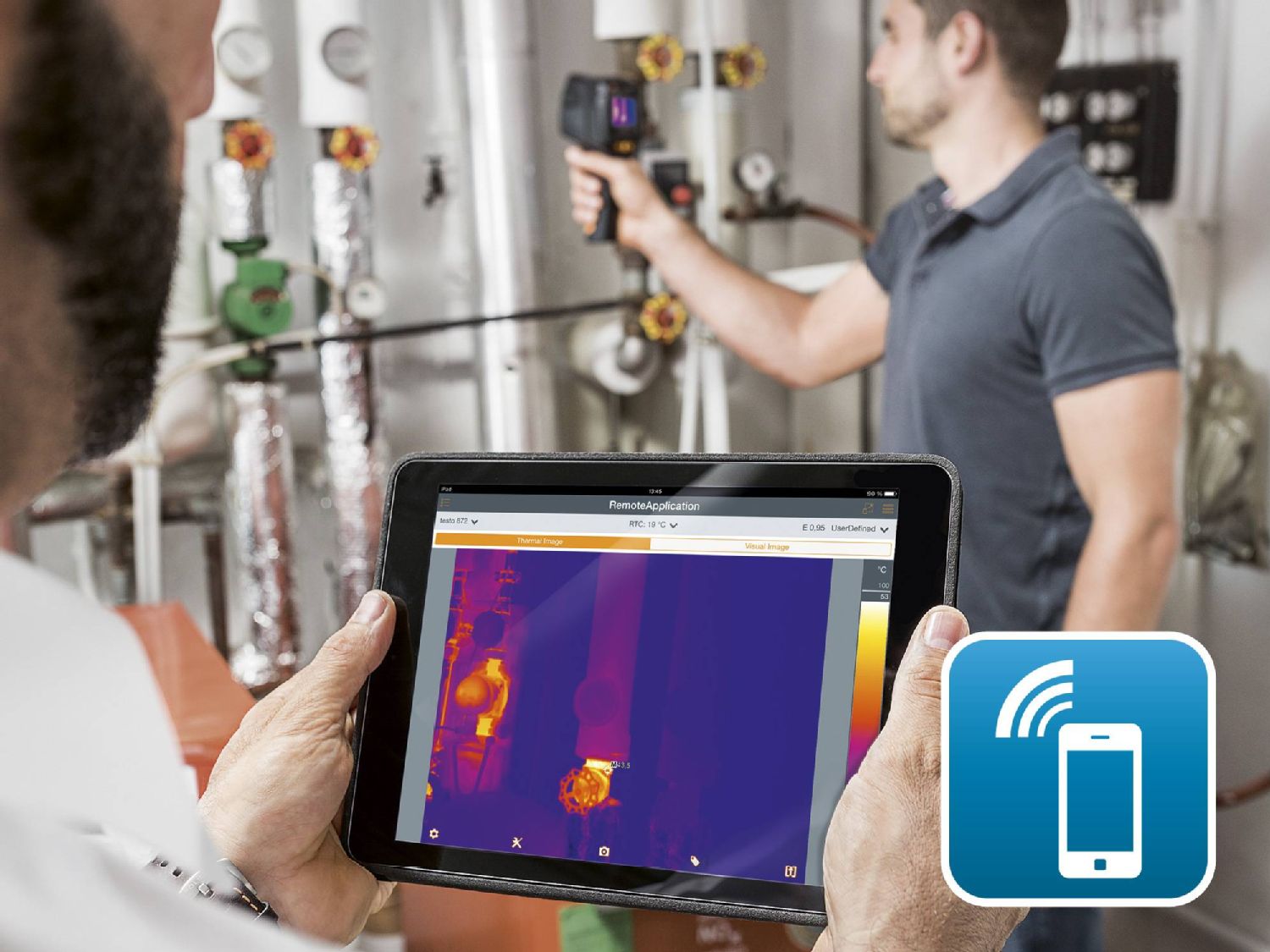

تصویرگر حرارتی testo 872 با ارتباط بی سیم به تلفن همراه هوشمند شما از طریق WLAN ارتباط برقرار می کند. با اپلیکیشن تستو ترموگرافی برای iOS و اندروید می‌توانید داده ها و خروجی ها را مستقیماً در سایت مشاهده و تغییر و ذخیره کنید . همچنین می‌توانید از تلفن هوشمند یا تبلت خود به عنوان نمایشگر دوم یا برای کنترل از راه دور استفاده کنید.

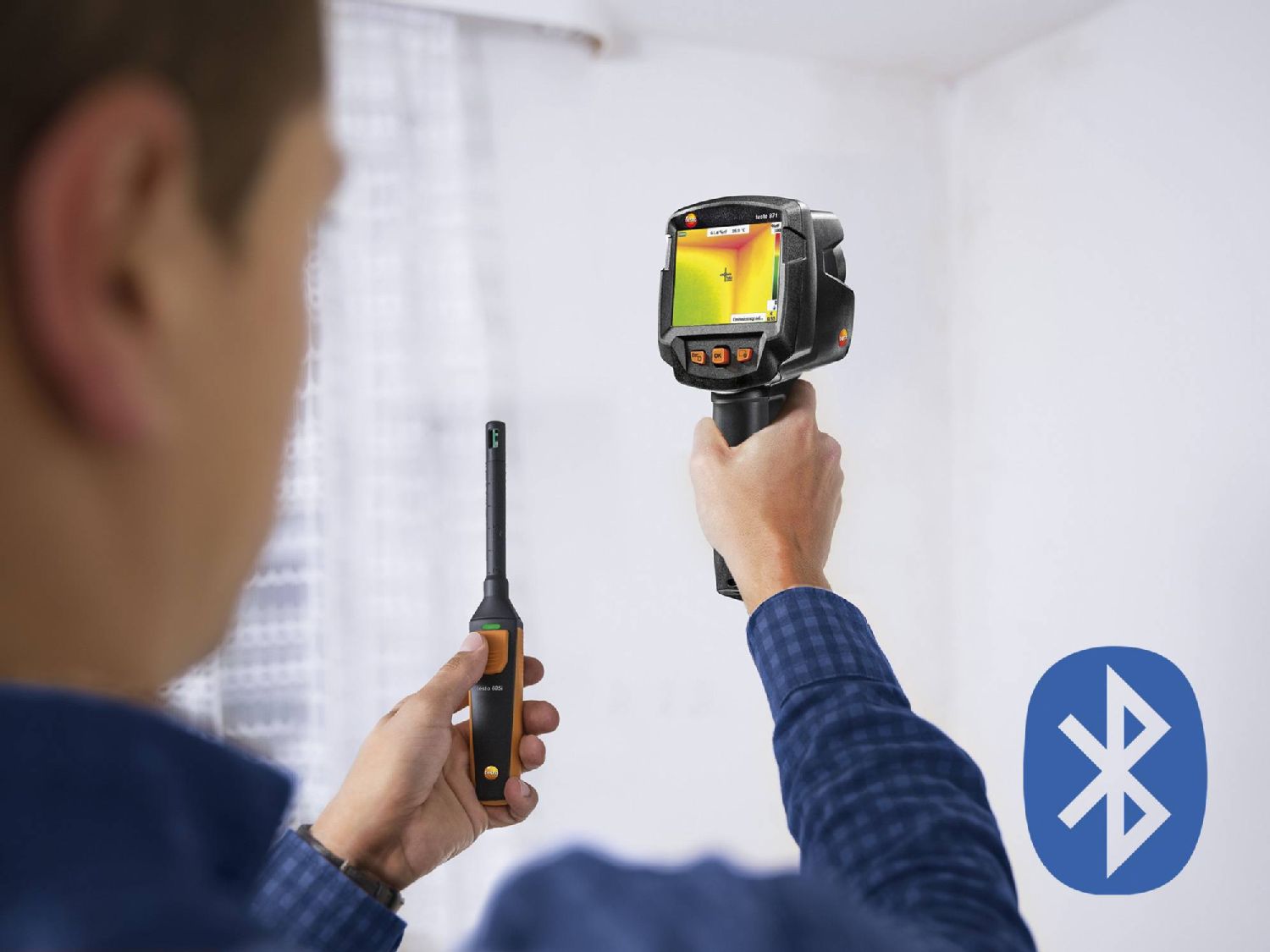

تستو 872 تصاویر حرارتی بهتر و دقیق تری را در اتصال کلمپ متر گیره ای770-3 و دما سنج تستو 605i ارائه می دهد. هر دو به صورت جداگانه قابل سفارش هستند . دوربین حرارتی به صورت بی سیم نتایج اندازه گیری این دستگاه ها را از طریق بلوتوث انتقال می دهد. مقادیر خروجی بیشتر، جریان و ولتاژ، کلمپ متر گیره ای 770-3 تفسیر بهتر دماهای اندازه گیری را امکان پذیر می کند. دما و رطوبت هوا را با دستگاه اندازه گیری رطوبت تستو 605i اندازه گیری کنید و به راحتی مکان های در معرض خطر نَم و ایجاد کپک را با استفاده از پالت رطوبت در دوربین حرارتی را با سه رنگ سبز، نارنجی و قرمز تشخیص دهید.
زمینه های کاربرد دوربین حرارتی testo 872
مکان هایی که در معرض نَم و خطر ایجاد کپک هستند را شناسایی کنید، پل های حرارتی را معین کنید، نقص های سازه ای را پیدا کنید یا اتصالات بیش از حد گرم شده را معین کنید. دوربین حرارتی testo 872 برای کاربردهای روزانه در تعمیر و نگهداری و نصب و راه اندازی در تجارت و صنعت ایده آل است. سریع، ساده و قابل اعتماد برای تعمیر و نگهداری و تشخیص عیوب.
نکات مهم فنی دوربین حرارتی testo 872
دوربین حرارتی تستو 872 با کارکرد آسان و کیفیت تصویر فوق العاده آن مشخص می شود. ویژگی های فنی آن قابل توجه است:
- بالاترین کیفیت تصویر به لطف وضوح بالا: 76800 نقطه اندازه گیری دما برای ترموگرافی دقیق. وضوح مادون قرمز 320 در 240 پیکسل - قابل ارتقا تا 640 در 480 پیکسل از طریق فناوری SuperResolution
- تشخیص اختلاف دما به میزان 0.06 درجه سانتیگراد
- برنامه testo Thermography برای ارتباط با دستگاه های تلفن همراه به عنوان نمایشگر دوم و برای کنترل از راه دور یا ثبت و یا ارسال گزارش ها به همراه ذخیره آن ها به صورت آنلاین.
- ارتباط بی سیم به کمک بلوتوث - این بدان معنی است که شما می توانید به صورت بی سیم داده های تستو 770-3 و دما-رطوبت سنج تستو 605i را با هم ادغام کنید.
- دوربین دیجیتال داخلی و نشانگر لیزری یک تصویر واقعی را به موازات تصویر حرارتی ایجاد می کنند
- شرایط دمای بحرانی مستقیماً از طریق تشخیص خودکار نقطه گرم-سرد نمایش داده می شود
- تستو ScaleAssist به طور خودکار تنظیم بهینه مقیاس تصویر حرارتی را تضمین می کند، به این معنی که می توانید تصاویر حرارتی بدون خطا بگیرید. به عنوان مثال رفتار عایق های حرارتی ساختمان ها.
- تستو ɛ-Assist با تعیین و تنظیم خودکار تابش و دمای بازتابی نتیجه اندازه گیری صحیح را تضمین می کند.
- هشدار IFOV به این معنی است که فاصله از جسم اندازه گیری/ نقطه اندازه گیری تعیین می شود و نقطه اندازه گیری روی تصویر حرارتی نشان داده می شود - بنابراین از خطاهای اندازه گیری جلوگیری می شود زیرا دوربین دقیقاً آنچه را که میشود اندازه گیری کرد به شما نشان می دهد.
- نرم افزار حرفه ای برای ارزیابی تصویر بر روی کامپیوتر
- می توانید انتخاب کنید که تصاویر حرارتی به صورت JPEG ذخیره شوند
Ambient Condition
Operating temperature | -15 to +50 °C |
Storage temperature | -30 to +60 °C |
Air humidity | 20 to 80 %RH non-condensing |
Housing protection class | IP54 |
Vibration | 2G |
Image output visual
Image size | at least 3.1 MP |
Minimum focus distance | 0.5 m |
Image presentation
Display type | 8.9 cm (3.5") TFT, QVGA (320 x 240 pixels) |
Digital zoom | 2x; 4x |
Display option | IR image / real image |
Colours | 10 (iron, rainbow, rainbow HC, cold-hot, blue-red, grey, inverted grey, sepia, Testo, iron HT) |
Imager equipment
Full screen mode | Included |
JPEG storage | Included |
Video streaming | via wireless LAN with testo Thermography App |
Standard lens | 42° x 30° |
Digital camera | Included |
Interface | USB 2.0 Micro B |
WLAN Connectivity | Communication with the testo Thermography App wireless module BT/WLAN (EU, EFTA, USA, AUS, CDN, TR) |
Bluetooth | Measurement value transfer from thermohygrometer testo 605i, clamp meter testo 770-3 (optional) Wireless permit in EU, EFTA, USA, Canada, Australia, Turkey" |
Laser | Laser marker |
Imager storage
File format image | .bmt; .jpg; export option in .bmp; .jpg; .png; .csv; .xls |
Storage device | Internal Memory (2.8 GB) |
Infrared image output
Spectral range | 7.5 to 14 µm |
Infrared resolution | 320 x 240 pixel |
Thermal sensitivity | 60 mK |
Field of view | 42° x 30° |
Minimum focus distance | <0.5 m |
Geometric resolution (IFOV) | 2.3 mrad |
SuperResolution (Pixel) | 640 x 480 pixels |
SuperResolution (IFOV) | 1.3 mrad |
Image refresh rate | 9 Hz |
Focus | Fixed focus |
Measurement
Measuring range | -30 to +100°C; 0 to +650°C |
Accuracy | ±2 °C, ±2 % of m.v. |
Emissivity | 0.01 to 1 |
Reflected temperature | manual |
testo ε-Assist | Included |
Measuring function
Solar mode – manual | Input of solar radiation value |
Analysis function | Mean point measurement, hot/cold-spot recognition, Delta T, area measurement (min-max on area) |
Electrical mode - manual | Input of current, voltage or power |
IFOV warner | Included |
Humidity mode - manual | Included |
testo ScaleAssist | Included |
Humidity measurement with humidity measuring instrument | Automatic measurement value transfer of thermohygrometer testo 605i via Bluetooth (instrument must be ordered separately) |
Electrical measurement with clamp meter | Automatic measurement value transfer of clamp meter testo 770-3 via Bluetooth (instrument must be ordedered separately) |
PC software
System requirements | Windows® 10; Windows® 8; Windows® 7 |
Physical specification
Dimensions | 219 x 96 x 95 mm |
Weight | 510 g |
Product-/housing material | PC - ABS |
Power supply
Battery type | Fast-charging, Li-ion battery can be changed on-site |
Operating time | 4.0 h |
Mains operation | yes |
Charging options | In instrument / charger (optional) |
Termovisores garantia
EU-/EG-guidelines | RED: 2014/53/EU; EMC: 2014/30/EU |
General technical data
Product colour | Black |
Display ligthing | bright / normal / dark |
کم کردن هزینه تعمیر و نگهداری
ایده‌آل برای شناسایی نقص‌ها یا اتفاقات قریب‌الوقوع برای مثال درنیروگاه ها و یا ماشین الات: به‌طور مطمئن افزایش دما را با یک دوربین حرارتی ثبت کنید.
- تشخیص سریع وضعیت حرارتی بحرانی (به اصطلاح HotSpots) در حین کار
- از آسیب های مالی، خرابی ها و خطرات آتش سوزی در محل کار و ماشین آلات پیشگیری کنید.

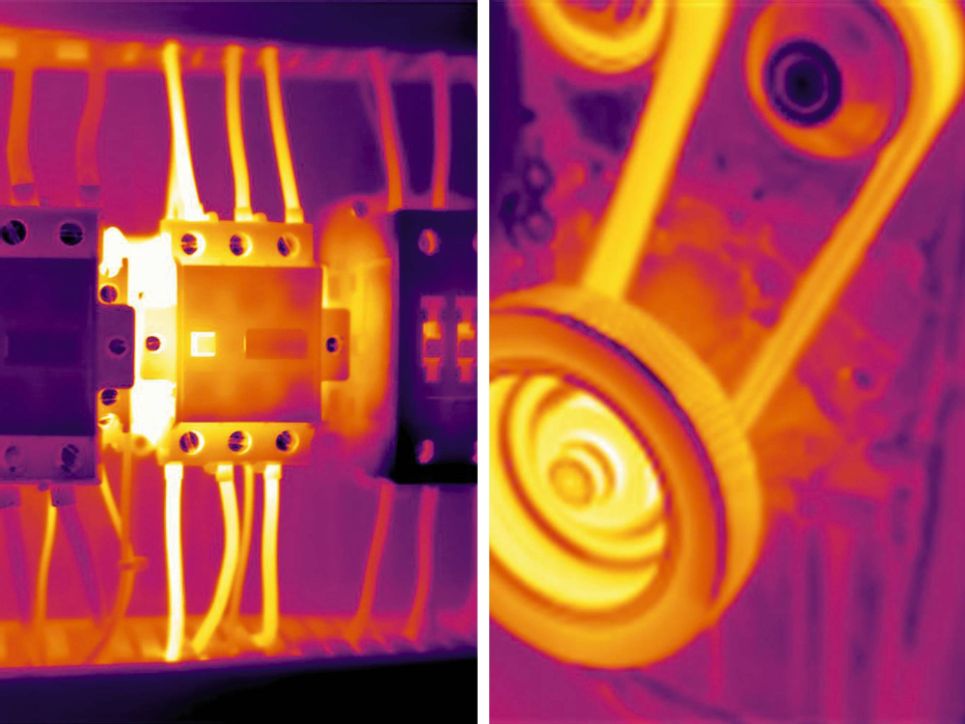

در تعمیر و نگهداری های الکتریکی - برای تست سوئیچینگ ، electrical conditions، نیروگاه های فتوولتائیک
- ارزیابی وضعیت حرارت در نیروگاه های با میزان ولتاژ ضعیف، متوسط و قوی
درتعمیر و نگهداری مکانیکی - شناسایی سایش و اصطکاک در ماشین ها
- تست موتور، بلبرینگ ، شفت.
تشخیص عیوب سازه ای و تضمین کیفیت ساخت
- تشخیص عیوب احتمالی ساختمان، اثبات کیفیت ساخت - با کمک تصاویر حرارتی.
- عایق بندی پنجره ها و درها را میتوان تست کرد.
- شناسایی محل انتقال حرارت و درز ها و پل های حرارتی در پوسته ساختمان.
- شناسایی محل های در معرض خطر کپک و نَم
مشاوره حرفه ای برای انرژی
- تجزیه و تحلیل نماها و رویه ساختمان، ارزیابی کارآمدی ساختمان از لحاظ انرژی، شناسایی پتانسیل صرفه جویی در انرژی با دوربین حرارتی
- ثبت و مستندسازی میزان هدر رفت انرژی از ساختمان ها
- قسمت های عایق و درز ها و پل های سرد معیوب را بدون تماس با محل مورد نظر مشخص کنید و آنها را در یک تصویر مادون قرمزبه تصویر بکشید.

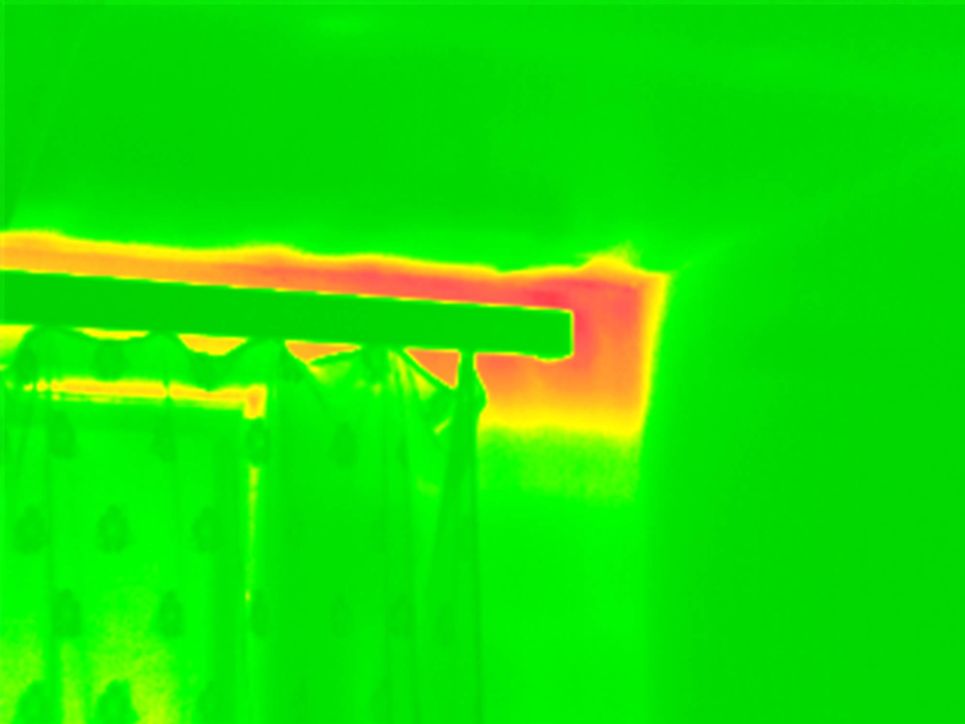

جلوگیری از تشکیل کپک
تعیین محل مناطق در معرض خطر کپک و رطوبت به سرعت و به آسانی: این مناطق به رنگ قرمز در نمایشگر دوربین اگر در حالت humidity mode باشد نشان داده می شوند.
بررسی آسان سیستم های حرارتی و تاسیسات گرمایشی
- تست سیستم های گرمایش و تهویه مطبوع: از یک دوربین حرارتی برای شناسایی سریع و آسان اختلال در توزیع دما استفاده کنید.
- تعیین محل و بررسی سیستم های گرمایش از کف
- بررسی رادیاتور ها به منظور گرفتگی مجاری
- اندازه گیری دمای جریان و برگشت
تعیین محل نشت یا ترکیدگی لوله
- محل نشتی لوله را به کمک دوربین حرارتی به طور مطمئن تعیین کنید - با استفاده از این دستگاه و با اطلاع از محل نشتی با اطمینان محل نشتی در دیوار یا کف را خراب کنید.
- مکان یابی دقیق نشتی در گرمایش از کف و سایر سیستم هایی که دسترسی به لوله ها ممکن نیست.

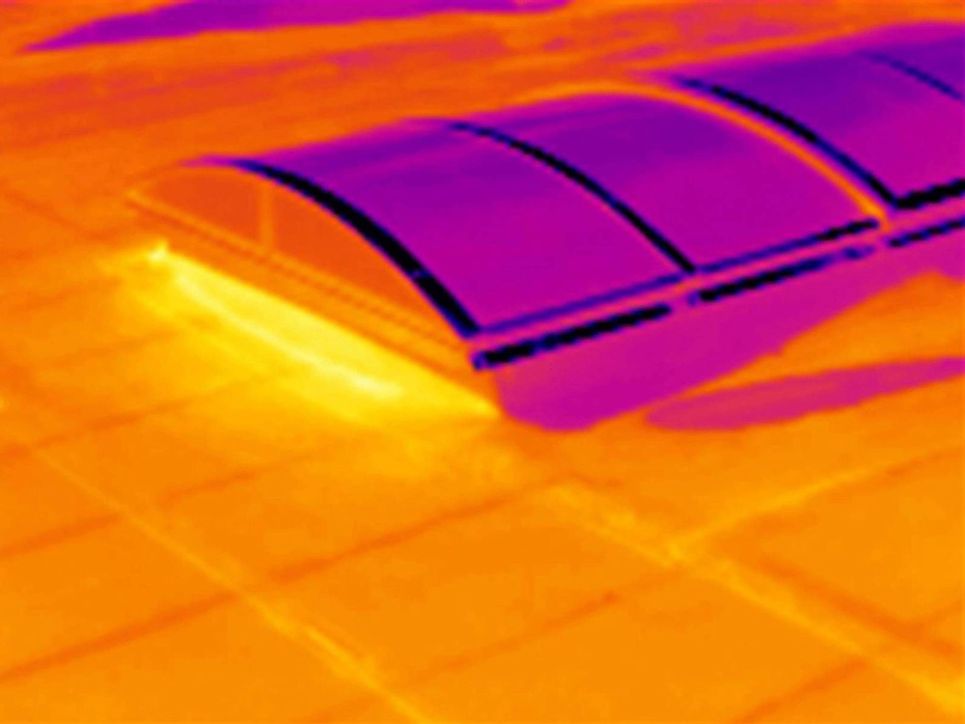

تعیین محل نشتی در سقف بام
- تشخیص رطوبت در پشت بام: بر اساس اختلاف دما (حالتی که عمدتاً در سقف‌های مسطح رخ می‌دهد)، دوربین حرارتی مناطقی را روی سقف نشان می‌دهند که باید نسبت به رطوبت عایق باشند.

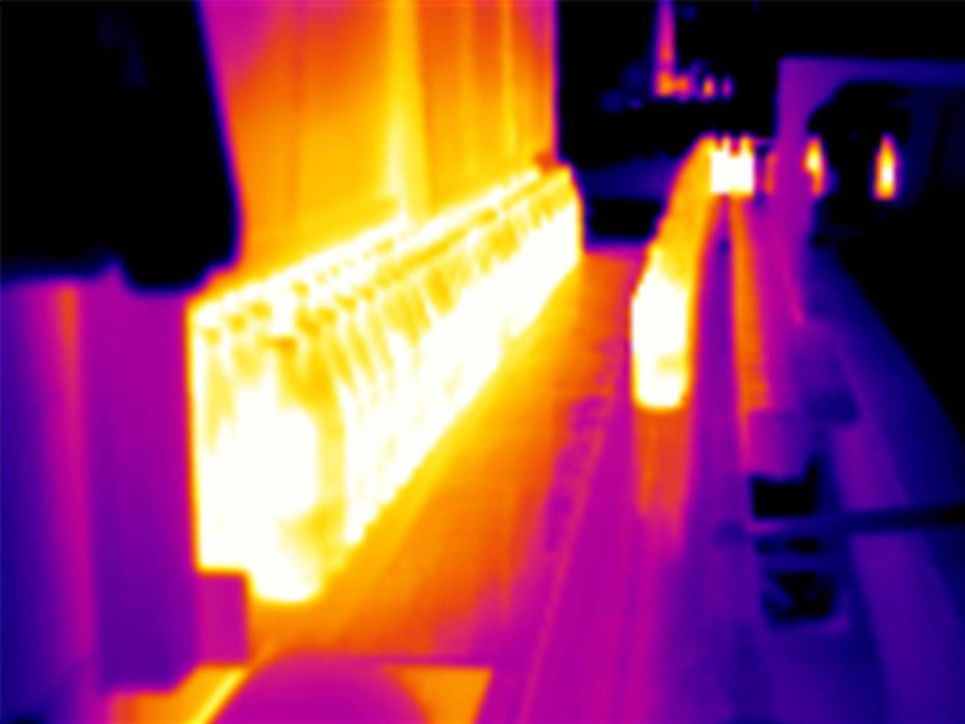

اطمینان بیشتر در تضمین کیفیت و نظارت بر تولید
- دوربین حرارتی تستو از کنترل فرآیند تا تضمین کیفیت محصول
- شناسایی اجسام خارجی در فرآیندهای تولید و ناهنجاری در توزیع حرارت به سرعت و بدون تماس
- نظارت سریع و آسان سطح پر شدن در مخازن بسته مایعات

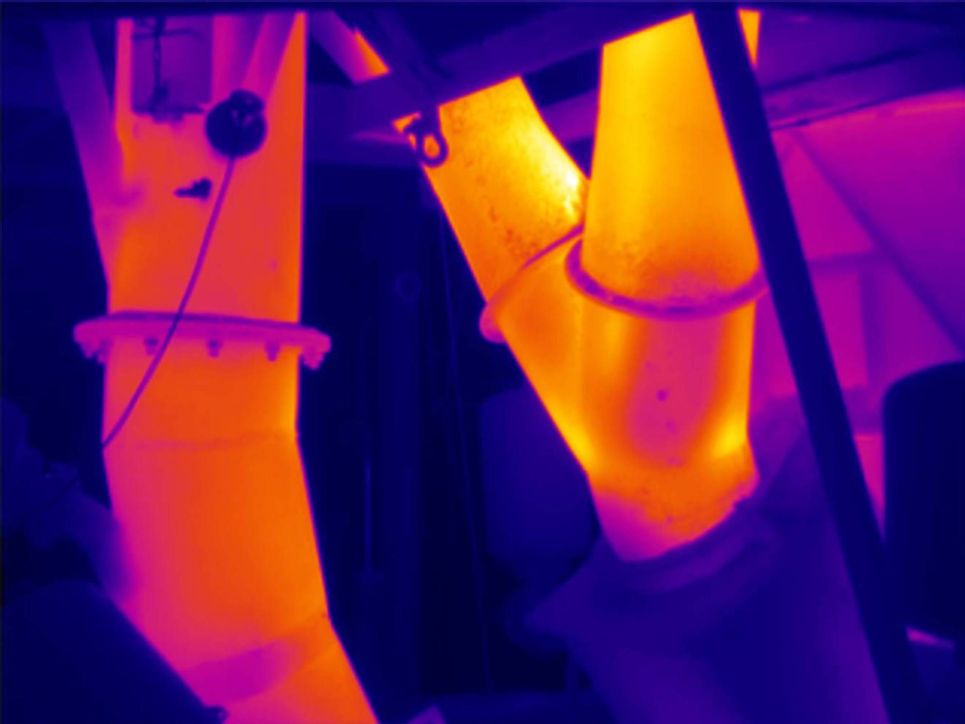

اندازه گیری ایمن در دمای بالا
دمای بالا را با خیال راحت از راه دور اندازه‌گیری کنید: برخی از مدل‌های دوربین حرارتی تستو تا ۱۲۰۰ درجه سانتیگراد را با گزینه high-temperature اندازه‌گیری می‌کنند.
- ایده آل برای استفاده در تعمیر و نگهداری صنعتی
- شناسایی سایش، آسیب های ایزوله بودن سیستم و کک سازی در کوره ها و کارخانه های ذوب
- ترموگرافی کوره ها و ماشین های بزرگ بر روی تصویر حرارتی - به عنوان مثال. کوره های دوار در تولید سیمان
